Ceblau a Chysylltwyr NMEA2000

Defnyddir cysylltwyr T NMEA 2000 i gysylltu cefnffyrdd a llinellau cangen, gan ganiatáu i ddyfeisiau lluosog gael eu hychwanegu at y rhwydwaith. Mae ganddynt nifer wahanol o opsiynau porthladd, yn amrywio o borthladd sengl i chwe phorthladd, sy'n addas ar gyfer gofynion cynllun rhwydwaith syml a chymhleth. Gall y cysylltwyr hyn gefnogi cyfathrebu ac integreiddio data yn effeithiol rhwng llongau ac offer llongau, gan sicrhau sefydlogrwydd gweithrediad rhwydwaith a dibynadwyedd trosglwyddo data.

Defnyddir cebl asgwrn cefn NMEA 2000 i ymestyn llinell asgwrn cefn NMEA2000. Uchafswm hyd llinell asgwrn cefn sengl yw 100 metr.

Defnyddir ceblau gollwng NMEA 2000 i gysylltu dyfeisiau â changen o brif rwydwaith NMEA 2000, sydd fel arfer wedi'i gysylltu â chysylltydd T. Mae'r cebl hwn yn caniatáu i wahanol synwyryddion, arddangosfeydd, a dyfeisiau eraill gael eu cysylltu â'r rhwydwaith, gan gefnogi trosglwyddo data a chyfathrebu rhwng dyfeisiau. Dylid pennu hyd a dull cysylltiad y cebl gollwng yn ôl lleoliad gosod y ddyfais benodol a chynllun y rhwydwaith i sicrhau sefydlogrwydd rhwydwaith a dibynadwyedd trosglwyddo data.

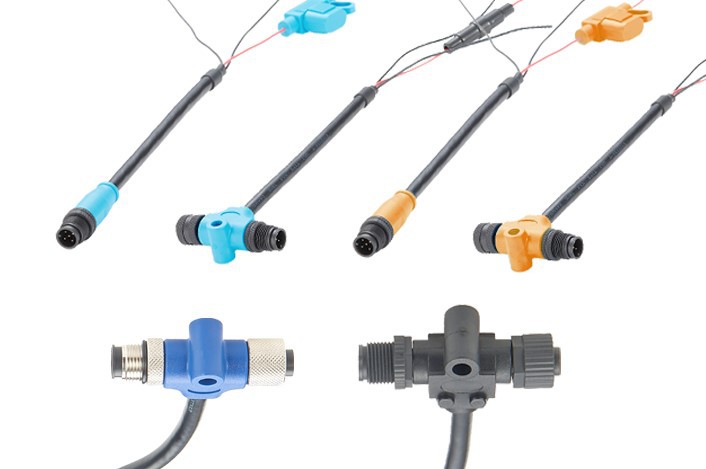

Defnyddir cebl pŵer NMEA 2000 i ddarparu pŵer i ddyfeisiau yn rhwydwaith NMEA 2000. Mae'r cebl hwn yn cysylltu â ffynhonnell pŵer briodol (fel batri neu ddosbarthwr pŵer) i ddarparu'r pŵer gofynnol i wahanol synwyryddion, arddangosfeydd a dyfeisiau eraill yn y rhwydwaith. Dylai gosodiad a chysylltiad y cebl pŵer gydymffurfio â safon NMEA 2000 i sicrhau gweithrediad sefydlog y rhwydwaith a gweithrediad arferol y dyfeisiau.

Defnyddir cebl rhyngwyneb injan NMEA 2000 i gysylltu injan y llong â rhwydwaith NMEA 2000, gan drosglwyddo data injan allweddol megis cyflymder, pwysedd olew, ac ati, ac mae'n cefnogi llawer o frandiau adnabyddus fel Yamaha, Honda, Lowrance, ac ati.

Trwy'r ceblau rhyngwyneb hyn, gellir cysylltu data'r injan â dyfeisiau eraill (megis systemau llywio GPS, offerynnau llongau, ac ati) trwy rwydwaith NMEA 2000, er mwyn cyflawni monitro a rheoli statws yr injan mewn amser real.

Mae dwy arddull: 4-pin a 6-pin. Mae 4-pin yn cael ei ddefnyddio fel cebl rhyngwyneb injan Yamaha. Mae 6-pin yn cael ei ddefnyddio fel rhyngwyneb injan Honda.

Mae cysylltwyr caeadwy yn galluogi defnyddwyr i berfformio gosodiadau wedi'u haddasu ar y safle i fodloni gwahanol ofynion gwifrau a dulliau cysylltu dyfeisiau, gan ddarparu hyblygrwydd a chyfleustra. Mae dau ddyluniad, 180 gradd a 90 gradd. Fe'u dyluniwyd gyda deunyddiau tai garw i wrthsefyll amgylcheddau morol llym a sicrhau gweithrediad dibynadwy hirdymor. Yn benodol, mae'r cysylltydd 90 gradd yn addas i'w osod mewn mannau bach, fel cefn arddangosfa. Mae'r cysylltwyr hyn yn bodloni safonau gwrth-ddŵr IP67 a gallant atal ymwthiad dŵr a llwch yn effeithiol, gan sicrhau dibynadwyedd a gwydnwch yr offer o dan amodau amgylcheddol amrywiol.

Mae chargers rhyw NMEA 2000 wedi'u cynllunio i ddatrys y broblem o gysylltu'r un math o gysylltwyr gwrywaidd a benywaidd mewn systemau electronig morol. Ymhlith y cynhyrchion mae gwefrwyr micro-ryw NMEA 2000 a gwefrwyr rhyw mini NMEA 2000, gan ddarparu addaswyr ac opsiynau cebl i sicrhau cydnawsedd a dibynadwyedd cysylltiad.

Mae ynysydd pŵer NMEA 2000 yn gynnyrch a ddefnyddir i ynysu ac amddiffyn y cyflenwad pŵer yn rhwydwaith NMEA 2000. Ei brif swyddogaeth yw sicrhau cyflenwad pŵer sefydlog ac atal ymyrraeth neu ddiffygion trydanol rhag effeithio ar berfformiad rhwydwaith.

Defnyddir Connector Feed-thru Bulkhead NMEA 2000 i basio ceblau rhwydwaith NMEA 2000 trwy bennau swmp neu waliau, gan sicrhau integreiddio di-dor rhwng gwahanol offerynnau a systemau. Mae'n gydnaws â chysylltwyr T, ceblau a synwyryddion NMEA 2000 gweithgynhyrchwyr eraill, sy'n cefnogi plug-and-play. Mae dau fodel ar gael: NMEA 2000 Mini Bulkhead Feed Through Connector a NMEA 2000 Micro Bulkhead Feed Through Connector, mae'r math cysylltydd yn wryw i fenyw, sy'n addas ar gyfer anghenion gosod amrywiol cymwysiadau morol a morol.

Mae Rhwydwaith Cychod Hunangynhwysol NMEA 2000 yn ddatrysiad rhwydwaith cryno NMEA 2000 sydd wedi'i gynllunio i symleiddio'r broses osod, yn enwedig ar gyfer cychod bach a chymwysiadau morol. Mae'n darparu dau opsiwn: 4-ffordd NMEA 2000 Self-Contained Boat Network a 8-ffordd NMEA 2000 Self-Contained Boat Network. Mae pob uned yn integreiddio swyddogaethau 4 neu 8 o gysylltwyr T i mewn i un tŷ, gan ddileu'r angen am gysylltwyr T ychwanegol a gwifrau cysylltu, gan arbed amser gosod a gofod. Mae gwrthyddion terfynell adeiledig yn symleiddio'r camau gosod ymhellach ac yn lleihau costau. Yn addas ar gyfer amgylcheddau morol, gall gysylltu dyfeisiau lluosog NMEA 2000 yn sefydlog a darparu datrysiad cysylltiad rhwydwaith syml a dibynadwy.

Mae NMEA 2000 Instrument Drop yn ddatrysiad sy'n symleiddio cysylltedd aml-ddyfais trwy gysylltu dyfeisiau lluosog trwy un cebl, gan leihau cymhlethdod a chost ceblau NMEA 2000 yn sylweddol. Mae'r cynnyrch yn darparu Offeryn NMEA 2000 4-Way Drop, Offeryn NMEA 2000 6-Way Drop ac Offeryn NMEA 2000 8-Opsiynau Way Drop i addasu i wahanol anghenion cysylltu dyfeisiau ac arbed amser gosod, gofod a cost.

M12-i-DB9 5-Mae Pin Adapter Cable [NMEA 2000, CANopen] yn gebl ar gyfer cysylltu a chofnodi data, sy'n addas ar gyfer cael data o rwydwaith llongau neu longau NMEA 2000 a rhwydwaith CANopen o peiriannau diwydiannol. Mae'n caniatáu i'r data hyn gael eu trosglwyddo i ddyfeisiau recordio neu offer prosesu data arall ar gyfer dadansoddi, monitro neu gofnodi. Defnyddir y cebl cysylltiad M12 i DB9 hwn yn aml i gysylltu synwyryddion, rheolwyr neu offer arall ar longau, neu mewn amgylcheddau diwydiannol ar gyfer caffael data a dadansoddi offer mecanyddol. Trwy'r rhyngwyneb M2 i DB9, mae'n gallu sefydlu cysylltiad data sefydlog rhwng gwahanol fathau o offer, gan sicrhau trosglwyddiad a chofnodi data dibynadwy.

Mae Pecyn Cychwyn NMEA 2000 yn becyn cychwyn cyflawn sy'n cynnwys y cydrannau angenrheidiol i adeiladu ac ehangu rhwydwaith NMEA 2000. Mae'r pecyn yn cynnwys y cydrannau canlynol: 1 gwrthydd terfynell gwrywaidd, 1 gwrthydd terfynell benywaidd, 2 T-gysylltydd, 1 cebl asgwrn cefn, 1 cebl gollwng, ac 1 cebl pŵer. Mae'r cydrannau hyn yn galluogi defnyddwyr i adeiladu rhwydwaith sylfaenol NMEA 2000 yn gyflym a hwyluso ychwanegiadau dyfais dilynol ac ehangu rhwydwaith.
