Cebl Connector Cylchlythyr
Beth yw Cebl Connector Cylchol?
Mae ceblau cysylltydd cylchol yn sefydlog ac yn wydn gyda chragen gref a all addasu i amgylcheddau llym. Maent yn cynnwys cysylltwyr M8, cysylltwyr M12, cysylltwyr M16, cysylltwyr M23, cysylltwyr 7/8", ac ati gyda chynlluniau syth ac ongl, a gallant hefyd fod yn wifradwy neu wedi'u gor-fowldio. anghenion trosglwyddo, ac maent yn addas ar gyfer ystod eang o feysydd megis robotiaid, synwyryddion, dosbarthu pŵer trin deunydd, a throsglwyddiad data 10 Gig Gellir addasu pob un yn ôl diamedr gwifren, math o gebl, a lliw opsiynau i ddiwallu anghenion gosod amrywiol a gofynion cais penodol.
Pam Dewis Ni?
Cable Premier: eich arbenigwr ar gyfer ceblau cysylltydd crwn
Siop un stop
Dewiswch ein ceblau cysylltydd cylchol, fe gewch gyfleustra siop un stop. Rydym yn darparu amrywiaeth o geblau cysylltydd cylchol, megis cebl M8, cebl M12, cebl M16, cebl M23, cebl 7/8", ac ati, i ddiwallu'ch anghenion cysylltu amrywiol. P'un a oes angen dyluniad syth neu onglog arnoch chi, mae wedi'i or-fowldio. neu ddyluniad gwifrau maes, gallwn gwrdd â'ch gofynion.
Proffesiynol
Mae gennym dîm proffesiynol sy'n ymroddedig i ddarparu'r cynhyrchion a'r gwasanaethau gorau i gwsmeriaid i sicrhau eu bod yn diwallu anghenion amrywiol cwsmeriaid.
Offer cynhyrchu uwch
Mae gennym dîm proffesiynol sy'n ymroddedig i ddarparu'r cynhyrchion a'r gwasanaethau gorau i gwsmeriaid i sicrhau eu bod yn diwallu anghenion amrywiol cwsmeriaid.
Gwasanaeth wedi'i addasu
Addaswch geblau cysylltydd cylchlythyr yn unol â'ch gofynion penodol, gan gynnwys diamedr gwifren, math o gebl, lliw, ac ati. Dewiswch ni, fe gewch gefnogaeth dechnegol broffesiynol a gwasanaeth cwsmeriaid o ansawdd uchel i sicrhau eich boddhad.
Manteision y Cable Connector Cylchlythyr
Gwydnwch
Mae ceblau cysylltydd cylchol wedi'u cynllunio i wrthsefyll amgylcheddau llym a gallant drin sioc, sioc, dirgryniad, pwysau, tymereddau eithafol ac ymyrraeth. Mae hyn yn sicrhau cysylltiad sefydlog, hirdymor sy'n parhau i fod yn ddibynadwy hyd yn oed mewn amodau garw.
Cysylltiad diogel
Mae ceblau cysylltydd cylchol yn defnyddio cysylltiadau sgriw neu osod panel, a all eu cloi'n gadarn yn eu lle ac aros yn eu lle, gan gadw'r cysylltiad yn ddiogel hyd yn oed o dan ddirgryniad neu effaith.
Arbed gofod
Mae ceblau cysylltydd cylchol fel arfer yn gryno o ran dyluniad, a all arbed lle yn effeithiol, yn enwedig ar gyfer senarios cais gyda gofod cyfyngedig.
IP67 dal dŵr
Mae gan geblau cysylltwyr cylchol sgôr gwrth-ddŵr IP67 ac maent yn gallu gweithio mewn amgylcheddau gwlyb neu llym, gan amddiffyn y cylchedau mewnol rhag lleithder a llwch.
Mathau o Gebl Connector Cylchlythyr
Math o Gysylltydd
Yn ôl y math o gysylltydd cylchlythyr
- Cysylltydd M8: sy'n addas ar gyfer cysylltiad rhwng dyfeisiau bach a synwyryddion, a ddefnyddir yn gyffredin mewn awtomeiddio diwydiannol a chymwysiadau cerbydau.

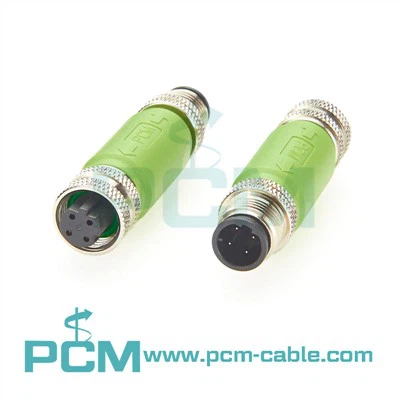

- Cysylltydd M12: a ddefnyddir yn gyffredin ym maes awtomeiddio diwydiannol, megis cysylltiad rhwng synwyryddion, actuators, moduron a dyfeisiau eraill, gyda pherfformiad diddos da.
- Cysylltydd M16: a ddefnyddir ar gyfer cysylltu offer canolig, megis offer diwydiannol, offer meddygol, ac ati, gyda rhai perfformiad gwrth-ddŵr a gwrth-lwch.
- Cysylltydd M23: sy'n addas ar gyfer cymwysiadau sydd angen trosglwyddiad foltedd uchel a cherrynt uchel, megis gyriannau modur, peiriannau diwydiannol, ac ati.
- Cysylltydd 7/8": a ddefnyddir yn bennaf ar gyfer cymwysiadau pŵer uchel ym maes awtomeiddio diwydiannol, megis peiriannau diwydiannol, robotiaid, ac ati.
math o brotocol
Yn ôl y math o brotocol cyfathrebu
- Cebl ProfiNet / Ethernet: Ceblau M8 / M12 yn bennaf, fe'u defnyddir ar gyfer cyfathrebu Ethernet amser real ac fe'u defnyddir yn eang ym maes awtomeiddio diwydiannol.
- Cebl ProfiBus: Ceblau synhwyrydd M12 yn bennaf, fe'u defnyddir ar gyfer cyfathrebu data ym maes awtomeiddio diwydiannol, megis synwyryddion, actuators, ac ati.
- Cebl CANOpen: bennaf M12 Mae cebl Cod, maent yn cael eu defnyddio mewn meysydd megis rhwydweithiau cerbydau a systemau rheoli diwydiannol.
- Cebl DeviceNet: Ceblau actuator M12 yn bennaf, fe'u defnyddir rhwng offer rheoli diwydiannol ac awtomeiddio, megis synwyryddion, actuators, ac ati.
- Cebl EtherNet: Ceblau EtherNet M12 yn bennaf, fe'u defnyddir ar gyfer cyfathrebu Ethernet diwydiannol, gan gefnogi trosglwyddo data amser real a chymwysiadau rheoli diwydiannol.
- Cebl cyswllt CC: Ceblau cyswllt CC M12 a cheblau cyflym 7/8" yn bennaf, fe'u defnyddir ar gyfer cyfathrebu mewn systemau rheoli diwydiannol ac fe'u defnyddir yn helaeth mewn peirianneg awtomeiddio.
- Cebl rhyngwyneb AS: Ceblau AS-i M12 a cheblau 7/8" yn bennaf, fe'u defnyddir ar gyfer rhyngwynebau synhwyrydd / actuator ac maent yn rhwydwaith syml, cost isel ar gyfer synwyryddion ac actiwadyddion.
- Cebl NMEA 2000: Ceblau Pin Cod 5 M12 A yn bennaf a cheblau newid bach 7/8", fe'u defnyddir yn gyffredin i gysylltu electroneg morol a synwyryddion â rhwydwaith NMEA 2000 o dan brotocol NMEA 2000.
Manylebau
Lluniadu cynnyrch
Nodwedd sylfaenol
| IP67 Gradd | Llwch a Diddos | Siaced Cebl | PVC neu TPE (cadwyn lusgo a dirdro) |
| Gwarchod EMC | Dewisol Wedi'i Gysgodi neu Heb ei Gysgodi | Cod | A, B, D, K, L, M, S, T, X |
| Cyfeiriad | 180 gradd Syth neu 90 gradd Ongl | Swyddi | 2, 3, 4, 5, 6, 8, ac ati. |
| Fflamadwyedd cebl | VW-1 | Nodweddion Cebl | UV-Gwrthiannol, Hydrolysis Gwrthiannol |
| Selio | O-Fodrwy | Sgriwiau Cloi | Pres gyda Nicel-Plate |
| Hyd Cebl | Opsiynau Hyd Cebl Safonol o 0.5m i 20m | Holltwr | Y-holltwyr, h-holltwyr, T-holltwyr |
| Ardystiad Cynhyrchion | Ardystiedig REACH, Ardystiedig RoHS | Lliw Cebl | Du, Oren, Melyn, Gwyrdd, Coch, Glas, Porffor |
Cymwysiadau Cebl Connector Cylchlythyr
Awtomeiddio Diwydiannol
Mae gwydnwch a dibynadwyedd ceblau cysylltydd cylchol yn eu gwneud yn ddewis delfrydol ar gyfer dyfeisiau awtomeiddio diwydiannol megis synwyryddion, moduron, amgodyddion, actuators, a PLCs. Er enghraifft, defnyddir ceblau M12 yn aml i gysylltu synwyryddion â rheolwyr i alluogi monitro a rheoli prosesau cynhyrchu mewn amser real. Mae gan y cysylltwyr hyn briodweddau diddos a gwrthsefyll dirgryniad i sicrhau trosglwyddiad signal sefydlog a dibynadwy.
Ethernet diwydiannol/Profinet/EtherCAT
Mae ceblau cysylltydd cylchol yn chwarae rhan allweddol mewn cyfathrebu Ethernet diwydiannol. Er enghraifft, mae cebl M12 Cod A, cebl M12 Cod D, cebl X-Cod M12, a chebl Ethernet diwydiannol RJ45 yn darparu cyfraddau trosglwyddo data cyflym a chymorth o 10 Gbps. Mae eu priodweddau gwrth-ddŵr, sy'n gwrthsefyll olew ac sy'n gwrthsefyll dirgryniad yn sicrhau cysylltiadau cyfathrebu sefydlog a dibynadwy mewn amgylcheddau diwydiannol.
Roboteg a Thrin Deunydd
Mae ceblau cysylltydd cylchol yn chwarae rhan bwysig mewn roboteg a systemau trin deunyddiau. Maent yn darparu pŵer sefydlog a thrawsyriant signal i gefnogi gweithrediadau rheoli symudiadau robotiaid a thrin deunyddiau. Er enghraifft, mae cysylltwyr M23 a cheblau M23 yn aml yn cael eu defnyddio i gysylltu actuators robot a synwyryddion i sicrhau cywirdeb a dibynadwyedd symudiad robotiaid.
Gridiau Golau Diogelwch a Llenni Golau
Mewn gridiau golau diogelwch a chymwysiadau llenni ysgafn, mae gwydnwch a sefydlogrwydd ceblau cysylltydd cylchol yn bwysig iawn. Gallant ddarparu pŵer dibynadwy a thrawsyriant signal i sicrhau diogelwch yr ardal waith. Er enghraifft, defnyddir ceblau cysylltiad M12 yn aml i gysylltu gridiau golau diogelwch â rheolwyr i gyflawni monitro a rheolaeth amser real o'r maes gwaith, a thrwy hynny sicrhau diogelwch gweithredwyr.
Systemau Gweledigaeth Peiriant
Mewn systemau golwg peiriant, gall ceblau cysylltydd cylchol gysylltu camerâu, ffynonellau golau a rheolwyr i ganfod a dadansoddi ansawdd cynnyrch. Er enghraifft, defnyddir ceblau M8 a cheblau M12 yn aml i gysylltu camerâu â systemau prosesu delweddau i sicrhau trosglwyddiad sefydlog o ddata delwedd, a thrwy hynny wella ansawdd y cynnyrch ac effeithlonrwydd cynhyrchu.
Electroneg Morol
Electroneg forol: Mae ceblau cysylltydd cylchlythyr yn cysylltu electroneg morol â rhwydwaith NMEA2000, gan alluogi cyfathrebu data a rhyng-gysylltiad rhwng offer morol ar gyfer swyddogaethau gweithredu a monitro llongau gwell. Er enghraifft, mae'r cebl M12 NMEA2000 yn cysylltu derbynyddion GPS, radar, sonar, synwyryddion tywydd, systemau rheoli injan, arddangosfeydd paneli offeryn a mwy!
Cwestiynau Cyffredin
A oes dyluniad gwrth-dirgryniad penodol?
+
-
Oes, mae gan bob un o'n cysylltwyr cylchol ddyluniad gwrth-dirgryniad a gallant weithio'n sefydlog mewn amgylcheddau dirgryniad uchel.
Gwahaniaeth rhwng y cebl M8 a chebl M12?
+
-
Beth yw'r gwahaniaeth rhwng cod M12 A a chod M12 B?
+
-
Beth yw cebl 7/8"?
+
-
Mae cebl 7/8" yn gebl mewn system cysylltydd diwydiannol. Defnyddir y system gebl hon yn aml i gysylltu synwyryddion, actuators, a dyfeisiau eraill, gan ddarparu pŵer dibynadwy a thrawsyriant signal. Fe'i defnyddir yn helaeth ym maes awtomeiddio diwydiannol, yn enwedig yn amgylcheddau sydd angen llwythi uchel a chysylltiadau dibynadwy.
Beth yw cebl rhyngwyneb AS?
+
-
Mae AS-Interface (AS-i) yn brotocol cyfathrebu cyfresol a ddefnyddir mewn awtomeiddio diwydiannol sy'n caniatáu i synwyryddion ac actiwadyddion gael eu cysylltu â systemau rheoli lefel uwch. Cebl AS-Rhyngwyneb yw'r cebl a ddefnyddir i gysylltu'r dyfeisiau hyn. Fel arfer mae'n gebl dwy wifren sy'n darparu pŵer a throsglwyddo data.
Mae cysylltwyr cebl AS-Rhyngwyneb fel arfer yn gysylltwyr M12 a chysylltwyr 7/8". Defnyddir cebl M12 ar gyfer trosglwyddo signal a data, ac mae gan gebl 7/8" ddiamedr mwy, felly gall drosglwyddo mwy o bŵer a data, sef addas ar gyfer rhai ceisiadau sydd angen pŵer uwch.
Beth yw cebl CC-Link?
+
-
Mae cebl CC-Link fel arfer yn gebl a ddyluniwyd yn arbennig ar gyfer trosglwyddo data a phŵer yn rhwydwaith CC-Link. Fel arfer mae gan y cebl hwn berfformiad cysgodi da a gallu gwrth-ymyrraeth i sicrhau sefydlogrwydd a dibynadwyedd trosglwyddo data.
Mae'r cysylltydd fel arfer yn defnyddio cysylltydd M12 neu gysylltydd 7/8". Defnyddir cebl amgodiwr M12 fel arfer ar gyfer cysylltiad dyfais ar raddfa lai, tra bod cebl UNF 7/8"{7}} yn cael ei ddefnyddio ar gyfer cysylltiad dyfais sy'n gofyn am drosglwyddiad pŵer uwch neu fwy maint.
Beth yw cebl DeviceNet?
+
-
Rhwydwaith cyfathrebu cyfresol yw DeviceNet a ddefnyddir ym maes awtomeiddio diwydiannol. Cebl DeviceNet yw'r cebl a ddefnyddir i gysylltu dyfeisiau amrywiol yn rhwydwaith DeviceNet.
Mae gan gebl DeviceNet berfformiad cysgodi da a gallu gwrth-ymyrraeth i sicrhau sefydlogrwydd a dibynadwyedd trosglwyddo data. Mae fel arfer yn cynnwys gwifrau lluosog, gan gynnwys pâr dirdro ar gyfer trosglwyddo data, llinyn pŵer ar gyfer cyflenwad pŵer, a haen cysgodi.
Beth ddylwn i ei ystyried wrth brynu cebl cysylltydd cylchol?
+
-
- Gofynion cais: Yn gyntaf, ystyriwch pa fath o gais y bydd y cysylltydd yn cael ei ddefnyddio ar ei gyfer. Efallai y bydd angen gwahanol fathau o gysylltwyr ar wahanol gymwysiadau, megis awtomeiddio diwydiannol, awyrofod, electroneg modurol, ac ati, ac mae gan bob cais ofynion penodol.
- Math o gysylltydd: Mae yna lawer o fathau o gysylltwyr cylchlythyr, gan gynnwys gwahanol feintiau, polion gwahanol, lefelau amddiffyn gwahanol, ac ati Dewiswch y math cysylltydd cywir yn ôl yr anghenion gwirioneddol.
- Lefel amddiffyn: Os bydd y cysylltydd yn cael ei ddefnyddio yn yr awyr agored neu mewn amgylcheddau garw, mae angen i chi ystyried lefel amddiffyn y cysylltydd i sicrhau bod ganddo ddigon o eiddo gwrth-ddŵr, gwrth-lwch, gwrthsefyll cyrydiad, ac eiddo eraill.
- Gwydnwch a dibynadwyedd: Sicrhewch fod gan y cysylltydd a ddewiswyd wydnwch a dibynadwyedd da a gall gynnal perfformiad cysylltiad sefydlog yn ystod defnydd hirdymor.
- Cydnawsedd: Sicrhewch fod y cysylltydd a ddewiswyd yn gydnaws â'r ddyfais i'w gysylltu, gan gynnwys cydnawsedd o ran math o ryngwyneb, dull cysylltu, ac ati.
- Pris a chost-effeithiolrwydd: Ystyriwch bris a chost-effeithiolrwydd y cysylltydd a dewiswch gynnyrch sy'n cwrdd â'r gyllideb ac sydd â pherfformiad da.
- Enw da'r cyflenwr: Wrth brynu cysylltydd, dewiswch gyflenwr ag enw da i sicrhau dibynadwyedd ansawdd y cynnyrch a gwasanaeth ôl-werthu.
- O ystyried y ffactorau uchod yn gynhwysfawr, gallwch ddewis cysylltydd cylchol sy'n addas i'ch anghenion i sicrhau ansawdd, perfformiad a dibynadwyedd y cysylltydd.
Pa bwyntiau diogelwch y dylem dalu sylw iddynt wrth ddefnyddio cysylltwyr cylchlythyr?
+
-
- Cysylltiad cywir: Gwnewch yn siŵr eich bod yn cysylltu'r cysylltydd crwn yn gywir, gosodwch y cysylltydd yn y rhyngwyneb cyfatebol yn unol â chyfarwyddiadau'r cysylltydd, a gwnewch yn siŵr bod y cysylltydd wedi'i blygio'n llawn i atal llacio neu ddatgysylltu.
- Osgoi plygu gormodol: Wrth osod y cebl cysylltydd, osgoi plygu neu ymestyn y cebl yn ormodol i atal difrod cebl neu lacio'r cysylltydd.
- Gwrth-ddŵr a gwrth-lwch: Os defnyddir y cysylltydd yn yr awyr agored neu mewn amgylchedd llaith, sicrhewch fod gan y cysylltydd ddigon o briodweddau gwrth-ddŵr a gwrth-lwch i atal lleithder, llwch neu halogion eraill rhag mynd i mewn i'r cysylltydd.
- Archwiliad rheolaidd: Gwiriwch ymddangosiad a statws cysylltiad y cysylltydd yn rheolaidd i sicrhau nad yw'r cysylltydd wedi'i ddifrodi, yn rhydd neu wedi cyrydu, ac atgyweirio neu ailosod y cysylltydd sydd wedi'i ddifrodi mewn pryd.
- Osgoi gorlwytho: Osgoi gorlwytho'r cysylltydd, a pheidiwch â chysylltu dyfeisiau neu gyflenwadau pŵer sy'n fwy na chynhwysedd graddedig y cysylltydd i atal gorboethi neu ddifrod i'r cysylltydd.
- Defnyddiwch offer priodol: Wrth dynnu neu ailosod y cysylltydd, defnyddiwch offer priodol a dilynwch gyfarwyddiadau gosod y cysylltydd i osgoi defnyddio gormod o rym neu ddulliau amhriodol.
- Osgoi gweithredu'r cyflenwad pŵer: Pan fydd y cysylltydd yn y cyflwr ymlaen, ceisiwch osgoi cyffwrdd neu blygio'r cysylltydd i atal sioc drydanol neu achosi methiant offer.
- defnydd tymheredd uchel hir: Osgoi amlygu'r cysylltydd i dymheredd uchel am amser hir er mwyn osgoi effeithio ar berfformiad a bywyd y cysylltydd.
- Gan gymryd y pwyntiau diogelwch uchod i ystyriaeth, gallwch sicrhau y gellir cysylltu'r offer yn ddiogel ac yn ddibynadwy wrth ddefnyddio cysylltwyr cylchol, a diogelu diogelwch offer a phersonél.
Manteision ac Anfanteision Cysylltwyr Cylchol
+
-
Manteision:
- Gwydnwch cryf: Mae cysylltwyr cylchlythyr fel arfer wedi'u cynllunio ar gyfer amgylcheddau diwydiannol, mae ganddynt wydnwch da, a gallant wrthsefyll dirgryniad, sioc, ac amodau amgylcheddol llym.
- Gwrth-ddŵr a gwrth-lwch: Mae gan lawer o gysylltwyr crwn briodweddau gwrth-ddŵr a gwrth-lwch rhagorol, sy'n addas i'w defnyddio yn yr awyr agored neu mewn amgylcheddau llaith.
- Hawdd i'w gosod: Mae cysylltwyr cylchlythyr yn syml o ran dyluniad, yn hawdd eu plygio a'u dad-blygio, ac yn hawdd eu gosod a'u disodli.
- Meintiau a mathau lluosog: Mae cysylltwyr cylchlythyr ar gael mewn amrywiaeth o feintiau a mathau i ddiwallu anghenion gwahanol gymwysiadau.
- Dibynadwyedd uchel: Mae dyluniad cysylltwyr cylchol wedi'i optimeiddio'n ofalus, mae'r cysylltiad yn sefydlog ac yn ddibynadwy, ac mae'r perfformiad trosglwyddo yn dda.
- Dulliau cysylltiad lluosog: Gall cysylltwyr cylchlythyr gefnogi amrywiaeth o ddulliau cysylltu, megis plwg syth, edau, plwg cyflym, ac ati, sy'n addas ar gyfer gwahanol senarios cais.
Anfanteision:
- Cost uwch: Gall cysylltwyr cylchlythyr fod yn ddrutach na mathau eraill o gysylltwyr.
- Maint mawr: Mae rhai cysylltwyr cylchol yn fawr o ran maint ac efallai na fyddant yn addas ar gyfer ceisiadau sydd â gofod cyfyngedig.
- Pwysau trwm: Gan fod cysylltwyr crwn fel arfer yn cael eu gwneud o ddeunyddiau metel, gall rhai cysylltwyr fod yn drwm ac nad ydynt yn addas ar gyfer rhai cymwysiadau ysgafn.
- Nifer cyfyngedig o gysylltiadau: Yn nodweddiadol mae gan gysylltwyr cylchlythyr nifer gyfyngedig o gysylltiadau ac efallai na fyddant yn ddigon hyblyg ar gyfer systemau cymhleth sydd angen nifer fawr o gysylltiadau.
