Bws CAN Gyda Gwrthiant Terfynell 120 Ohm

Gwrthydd Terfynu CAN Cyflymder Uchel

Gwrthydd terfynu CAN Cyflymder Isel

Gwrthydd terfynu CAN Fault-Goddefgar

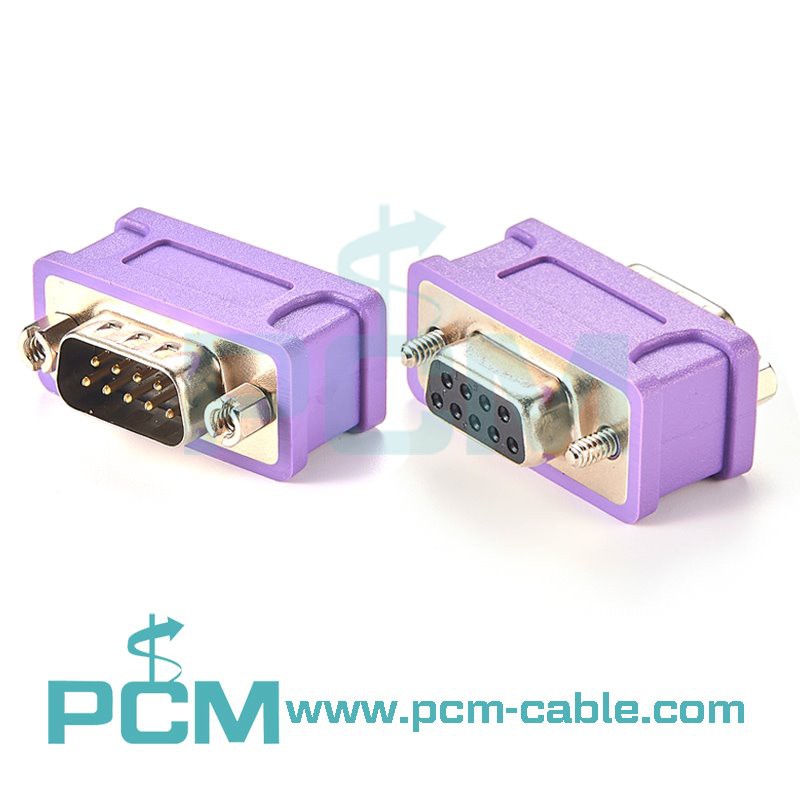

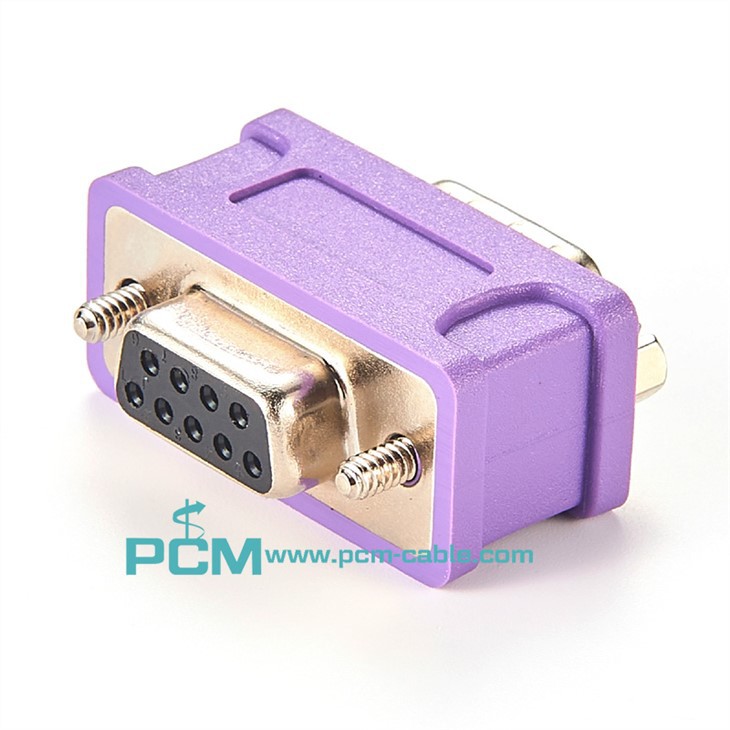

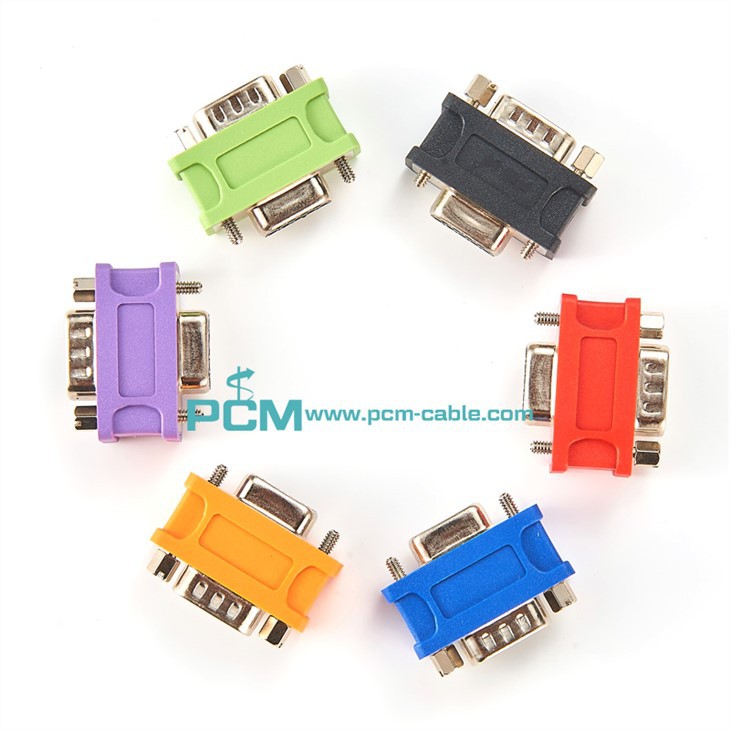

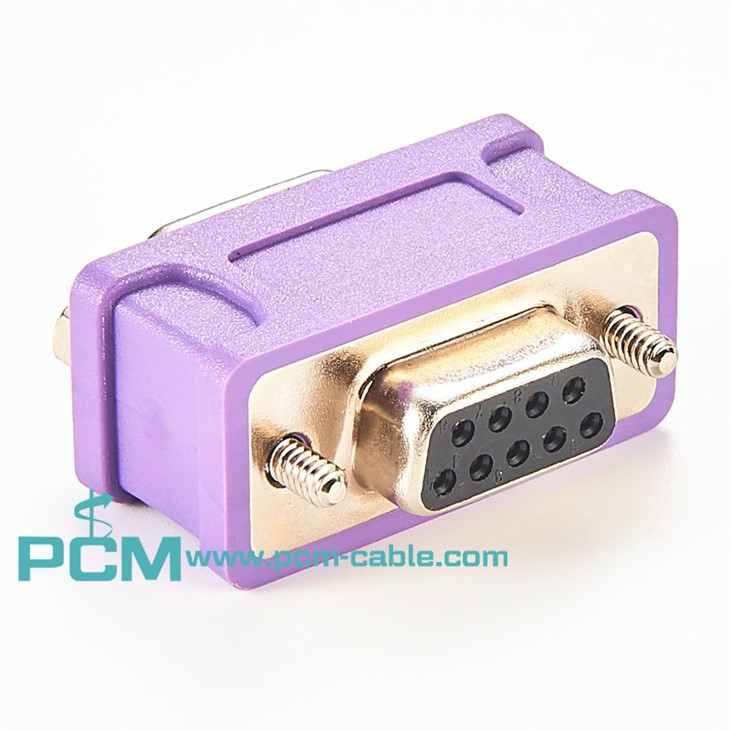

Mae'r gwrthydd terfynu bws CAN hwn (120 Ohm) yn cynnwys cysylltydd D-Sub 9-pin (gwryw), 9-soced pin D-Sub (benyw).

Rôl gwrthyddion terfynu

(1) Datganiad cyffredinol: Y gwrthiant terfynell yw gwanhau'r adlewyrchiad signal yn y cebl cyfathrebu.

(2) Mae gan y gylched trawsyrru signal ei rhwystriant nodweddiadol (tua 120Ω o ran Pâr Twisted) oherwydd llinellau trawsyrru amrywiol. Pan fydd y signal yn cael ei drosglwyddo i'r derfynell yn y llinell drosglwyddo, os yw ei rwystr terfynol a'i rwystredd nodweddiadol yn wahanol, bydd yn achosi adlewyrchiad ac yn ystumio tonffurf y signal (sag neu chwydd). Nid yw'r ffenomen ystumio yn amlwg pan fydd y llinell drosglwyddo yn fyr, ond bydd yn dod yn fwy difrifol wrth i'r llinell drosglwyddo gael ei hymestyn, gan arwain at drosglwyddiad anghywir. Ar yr adeg hon, rhaid gosod Terminator. Mae gwrthydd terfynell 120Ω wedi'i osod y tu mewn i'r FBs-PLC. I gymhwyso'r gwrthydd terfynell, agorwch y clawr cyfathrebu PLC a throwch y switsh DIP i'r sefyllfa "ON" (mae'r switsh DIP wedi'i osod i'r sefyllfa "OFF" yn y ffatri), ond rhowch sylw i'r terfynell Gall gwrthyddion fod yn unig. yn cael ei gymhwyso i'r PLCs ar ochrau chwith ac ochr dde'r bws, a dylid gosod yr holl switshis PLC rhwng y ddwy ochr yn y sefyllfa "OFF", fel arall, bydd y gallu gwthio RS-485 yn annigonol.

Gall fod gan rwydwaith 485 hyd at 32 o ddyfeisiau wedi'u cysylltu, a hyd y llinell uchaf yw 1 km. Mae dau ben y llinell gwrthiant llwyth terfynell yn defnyddio gwrthyddion paru rhwystriant, p'un a yw'r holl wrthiannau'n XXX ohms, neu werth gwrthiant cyfatebol cymaint o gyfun yw 120 ohms (y gwrthiant llwyth terfynell a roddir ar ddata'r sglodion).
