RS232 I RS422 485 Addasydd gyda Chebl



Er mwyn hwyluso cyfathrebu data o bell rhwng cyfrifiaduron, dyfeisiau allanol neu offerynnau deallus sydd â rhyngwynebau cyfresol safonol gwahanol, rhaid trosi rhyngwynebau cyfresol safonol ar y cyd.

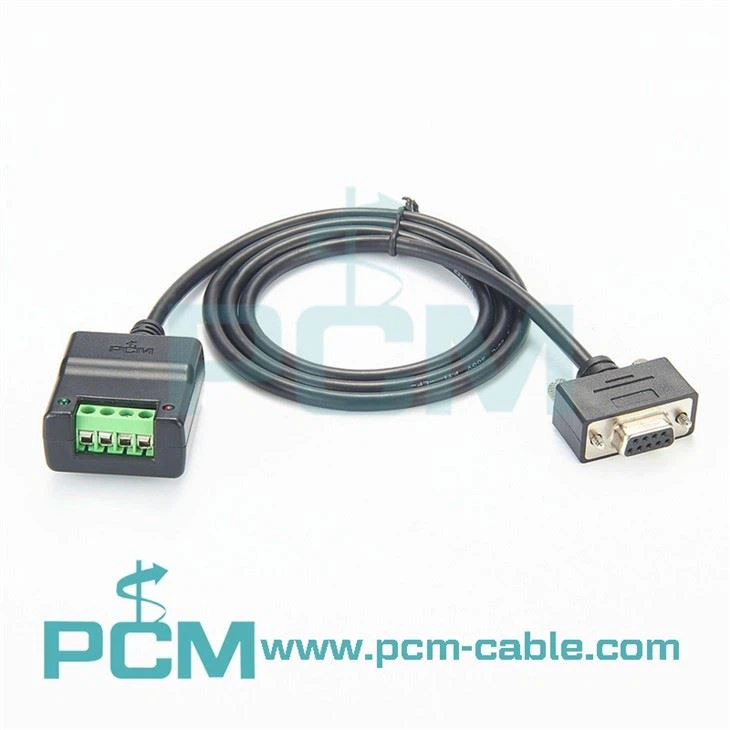

Gall y Trawsnewidydd RS232 i RS422/485 hwn drosi signalau RS-232 un pen yn signalau RS-485 gwahaniaethol cytbwys. Mae porthladd benywaidd RS232 wedi'i gysylltu â'r cysylltydd gwrywaidd diwedd RS485, ac mae bloc terfynell ar y pen 485. Mae ganddo amddiffynnydd atal foltedd dros dro cyflym i amddiffyn rhyngwyneb RS -485



Manyleb



Enw cynnyrch	RS-232 i RS-422 / 485 Isolated Cable, trawsnewidydd cyfresol
Rhyngwyneb	RS232 (DB9 benyw) RS485 (bloc Terfynell 4Pin) neu RS422 (bloc Terfynell 4Pin)
Manylebau trawsnewidyddion	mewnbwn AC{{{0}}V 0.5A uchafswm. 50-60Hz / allbwn DC5V 2A 10W max
Cyfradd Data	Hyd at 200 K bps
Cyflenwad pŵer	DC5V
signal RS485	TX+, TX-
signal RS422	TX+, TX-, RX+, RX-
Deunydd cregyn	plastig
Hyd	1m neu wedi'i addasu



Nodweddion



• Trosi Signal: Yn trosi signalau RS-232 un pen i signalau RS-485 gwahaniaethol cytbwys, gan hwyluso cyfathrebu rhwng dyfeisiau â safonau rhyngwyneb gwahanol.

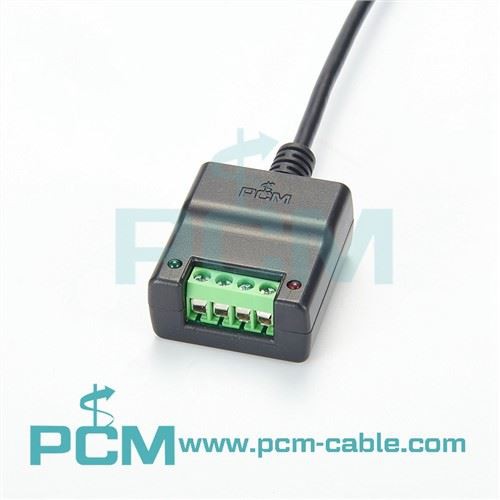

• Bloc Terfynell: Bloc terfynell RS485 gyda therfynellau sgriw ar gyfer gwifrau cyfleus a diogel, gan sicrhau cysylltiadau dibynadwy.

Diogelu Foltedd: Mae amddiffynwyr atal foltedd dros dro cyflym wedi'u cynnwys yn diogelu'r rhyngwyneb RS-485 rhag ymchwyddiadau a phigau foltedd, gan wella diogelwch a dibynadwyedd offer.



• Dyluniad Compact: Dyluniad cryno ac ysgafn ar gyfer gosod ac integreiddio'n hawdd i wahanol setiau ac amgylcheddau.



• Cydnawsedd Amlbwrpas: Yn gydnaws ag ystod eang o ddyfeisiau a chymwysiadau, gan gynnwys systemau rheoli diwydiannol, offer awtomeiddio, PLCs, a mwy.



Cais





Gellir cymhwyso'r trawsnewidydd RS232 i RS485 i ffurfio rhwydwaith cyfathrebu aml-beiriant pwynt-i-bwynt, pwynt-i-aml-bwynt rhwng y prif beiriannau rheoli, rhwng y prif beiriant rheoli a'r microreolydd neu'r perifferolion, a gwireddu aml-beiriant cyfathrebu ymateb.



Fe'i defnyddir yn eang yn y systemau rheoli awtomeiddio diwydiannol, cerdyn popeth-mewn-un, system rheoli mynediad, system ddefnyddwyr, system bresenoldeb, system maes parcio, system fancio hunanwasanaeth, system casglu tollau bysiau, system gorsaf tollau priffyrdd, Rhesymeg Rhaglenadwy Rheolyddion (PLCs), Systemau Rheoli Prosesau, Systemau Caffael Data ac ati.



Nodweddion cyfathrebu RS485

1. Defnyddio signalau gwahaniaethol.

2. Mae'r gyfradd gyfathrebu RS485 yn gyflym, a gall y gyfradd drosglwyddo uchaf gyrraedd mwy na 10Mb/s.

3. Defnyddir y cyfuniad o yrrwr cytbwys a derbynnydd gwahaniaethol y tu mewn i RS485, sy'n cynyddu'r gallu gwrth-ymyrraeth yn fawr.

4. Gall y pellter trosglwyddo hiraf gyrraedd tua 1200 metr.

5. Gellir cynnal cyfathrebu aml-beiriant rhwydwaith ar y bws.

6. Mae'r rhyngwyneb RS485 yn syml iawn. Y rhyngwyneb caledwedd cyffredin yw MAX485
