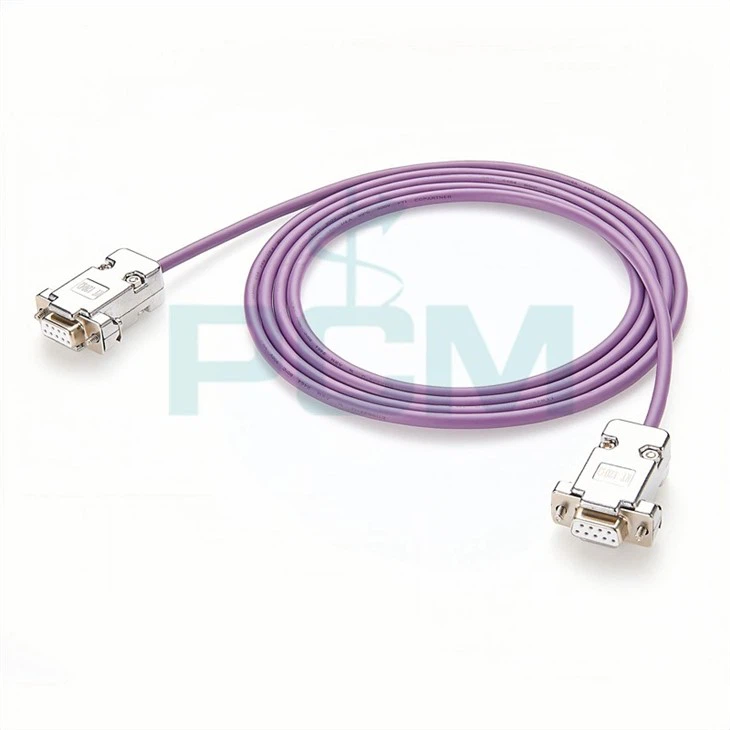

Cebl CAN 2 Fetr Gyda Therfynwyr Bws CAN



Mae ein cebl CAN 2 fetr gyda therfynwyr bws CAN wedi'i gynllunio ar gyfer amgylchedd CAN, gan sicrhau perfformiad dibynadwy a sefydlogrwydd signal mewn amrywiaeth o amodau llym. Gall dargludydd copr 24 AWG y cebl CAN hwn a'r cysgodi copr tun wrthsefyll ymyrraeth yn effeithiol, ac mae'r terfynydd ohm 120- adeiledig ym mhob cysylltydd DB9 yn sicrhau terfyniad cywir y signal CAN i sicrhau'r cydbwysedd signal gorau.





Enw cynnyrch	Cebl bws CAN gyda dau wrthydd terfynu bws CAN 120 Ohm
Cyd-fynd â	CSS GC-CAN-CAB-2MT-GC; System brig PCAN-Cable 2 IPEK-003001
Arlunio Rhif.	PCM-GALLU-002
Hyd cebl	2m neu wedi'i addasu
Cysylltydd	9-pinio socedi D-Sub ar y ddau ben
Terfynwyr	120-terfynwyr ohm wedi'u hintegreiddio i bob cysylltydd DB9
Arweinydd	24 AWG dargludydd copr sownd ar gyfer signalau CAN
Mesurydd gwifren	24AWG
Diamedr cebl	4.8% C2% B1% 7b{2}}.2mm
Siaced cebl	PVC, porffor, UL2464, gwrth-fflam
Inswleiddiad	Inswleiddiad polyethylen hyblyg gradd electronig
Tarian	Tarian gopr tun ar gyfer cywirdeb signal uwch
Cragen plwg DB9	9P sinc aloi chroem platio
Sgriw	sgriwiau byr #4-40
Safon cysylltydd	Yn cydymffurfio â safon CiA DS102-1

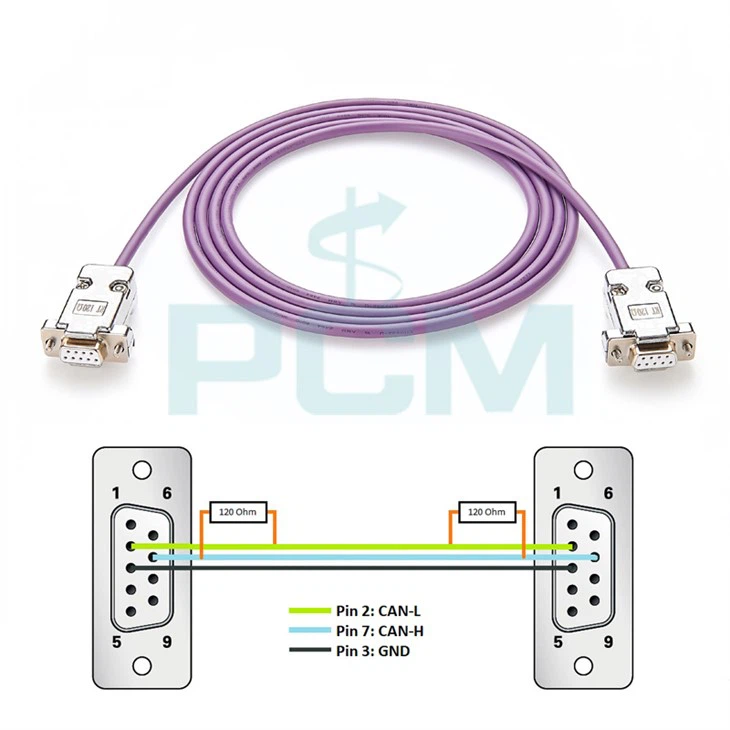

Wrth osod bysiau CAN, mae terfynu bws cywir yn hollbwysig. Mae'r terfynydd 120 ohm sydd wedi'i integreiddio ym mhob cysylltydd DB9 yn ein cebl wedi'i gysylltu rhwng pin 2 (CAN Low) a pin 7 (CAN High), ac mae'r darian wedi'i gysylltu â daear (GND) i sicrhau cydbwysedd signal a lleihau adlewyrchiadau signal.





1. ceisiadau modurol



• Rhwydweithiau cerbydau: Gellir defnyddio cebl CAN i gysylltu gwahanol unedau rheoli (ECUs), megis unedau rheoli injan (ECUs), systemau brêc, dangosfyrddau, a bysiau cyfathrebu.
• Gofynion dibynadwyedd: Darparu trosglwyddiad signal sefydlog mewn amgylcheddau dirgryniad uchel ac ymyrraeth electromagnetig i sicrhau cyfathrebu amser real rhwng gwahanol rannau o'r system.



2. awtomeiddio diwydiannol



• Cysylltiad dyfais: Gellir defnyddio cebl CAN i gysylltu PLCs, synwyryddion, ac actiwadyddion mewn awtomeiddio ffatri i gefnogi monitro a rheolaeth amser real.
• Addasrwydd amgylcheddol: Yn gallu gwrthsefyll ymyrraeth electromagnetig a newidiadau tymheredd mewn amgylcheddau diwydiannol i sicrhau cysylltiadau cyfathrebu sefydlog rhwng dyfeisiau.



3. Ymchwil a datblygu



• Offer arbrofol: Gellir defnyddio cebl bws CAN i gysylltu systemau caffael data, rhwydweithiau synhwyrydd, a systemau rheoli i gefnogi ymchwil wyddonol a datblygiad peirianneg.
• Hyblygrwydd a graddadwyedd: Yn caniatáu gosodiad hyblyg ac ehangu offer i sicrhau caffael a rheoli data cywir mewn arbrofion.







C1: Pam mae angen dwy wifren ar fws CAN?

A1: Mae angen dwy wifren (CAN-H a CAN-L) ar fws CAN i gyflawni trosglwyddiad signal gwahaniaethol. Mae'r dyluniad hwn yn gwella ymwrthedd y system i ymyrraeth electromagnetig ac yn sicrhau sefydlogrwydd a dibynadwyedd trosglwyddo data. Trwy ganfod y gwahaniaeth foltedd rhwng y ddwy wifren, gall bws CAN drosglwyddo data yn effeithiol ac mae'n addas ar gyfer cymwysiadau cyfathrebu pellter hir a chyflym.



C2: Pa mor hir ALL gwifren bws CAN fod?

A2: Mae hyd cebl y bws CAN yn dibynnu ar ei gyfradd drosglwyddo. Yn gyffredinol, ar gyfer bws CAN gyda chyfradd drosglwyddo o 125 kbit yr eiliad, yr uchafswm hyd cebl a argymhellir yw tua 500 metr; ac ar gyfer bws CAN gyda chyfradd trawsyrru o 1 Mbit yr eiliad, yr uchafswm hyd cebl a argymhellir yw tua 40 metr. Wrth osod y bws CAN, rhaid gosod gwrthydd terfynell 120-ohm ar bob pen i sicrhau terfyniad cywir a thrawsyriant sefydlog y signal.
