Cable Bws CAN Cebl CAN heb ei derfynu

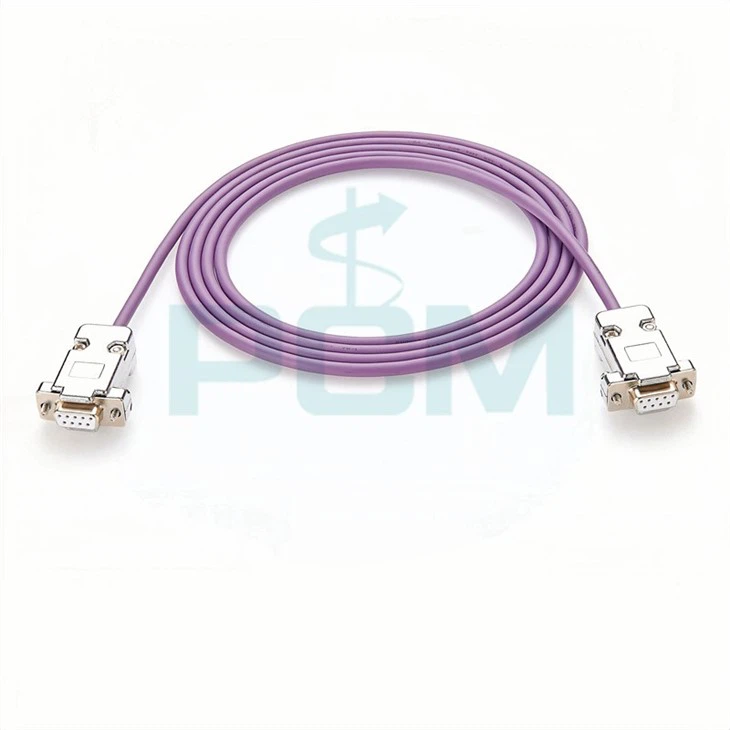

Mae'r Cable Bws CAN hwn heb ei derfynu CAN Cable wedi'i gynllunio ar gyfer amgylcheddau CAN a CAN FD ac mae'n addas ar gyfer cymwysiadau sydd angen cyfathrebu sefydlog a dibynadwyedd. Mae gan bob cebl gysylltwyr benywaidd DB9 ar y ddau ben i hwyluso cysylltiad uniongyrchol â rhyngwyneb y ddyfais. Nid yw'r cebl hwn yn darparu terfyniad.





Enw cynnyrch	Cebl Cysylltiad ar gyfer CAN a CAN FD
Cyd-fynd â	CSS GC-CAN-CAB-2M-GC; System brig PCAN-Cable 1 IPEK-003000
Arlunio Rhif.	PCM-GALLU-001
Hyd cebl	2m neu wedi'i addasu
Cysylltydd	9-pinio socedi D-Sub ar y ddau ben
Mesurydd gwifren	24AWG
Diamedr cebl	4.8±0.2mm
Siaced cebl	PVC, porffor, UL2464
Cragen plwg DB9	9P sinc aloi chroem platio
Sgriw	sgriwiau byr #4-40





• Adeiladu cebl: Mae'r cebl CAN hwn yn cynnwys dargludyddion pâr dirdro copr 24 AWG ar gyfer signalau CAN.



• Deunydd inswleiddio: Defnyddir inswleiddiad polyethylen hyblyg gradd electronig i sicrhau sefydlogrwydd a dibynadwyedd trosglwyddo signal.



• Dyluniad cysgodi: Mae cysgodi copr tun yn lleihau effaith ymyrraeth allanol ar y signal yn effeithiol.



• Amddiffyniad allanol: Gwain PVC porffor gwrth-fflam ar gyfer amddiffyniad corfforol ychwanegol a gwydnwch.



• Pin cysylltiad:

CAN_L: Wedi'i gysylltu rhwng pin 2 (gwrywaidd) a pin 2 (benywaidd) o DB9, a ddefnyddir ar gyfer llinell signal gwahaniaethol cyflymder isel bws CAN.
CAN_H: Wedi'i gysylltu rhwng pin 7 (gwryw) a pin 7 (benywaidd) o DB9, a ddefnyddir ar gyfer llinell signal gwahaniaethol cyflymder uchel bws CAN.
CAN_GND: Wedi'i gysylltu rhwng pin 3 (gwrywaidd) a pin 3 (benywaidd) o DB9, a ddefnyddir ar gyfer cysylltiad daear i sicrhau cysylltedd signal a chyfeirnod trydanol.



• Cymhwysedd: Mae'r cebl CAN Heb ei derfynu hwn yn addas ar gyfer adeiladu systemau bysiau CAN a CAN FD i sicrhau cyfathrebu system effeithlon a sefydlog.





• Systemau Electroneg Modurol: Gellir defnyddio cebl CAN ar gyfer cyfathrebu rhwng unedau rheoli, synwyryddion ac actiwadyddion y tu mewn i'r cerbyd, megis systemau rheoli injan, rheoli corff a chymorth gyrrwr.



• Awtomeiddio Diwydiannol: Gellir defnyddio Cable Bws CAN ar gyfer trosglwyddo data rhwng offer awtomeiddio ffatri, megis PLC (Rheolwr Rhesymeg Rhaglenadwy), rhwydweithiau synhwyrydd a actiwadyddion.



• Dyfeisiau IoT: Defnyddir CAN Bus Cable i gysylltu a rheoli dyfeisiau clyfar, synwyryddion a modiwlau caffael data, gan gefnogi monitro a rheoli o bell.



• Ymchwil a Datblygu a Phrofi: Defnyddir CAN Cable ar gyfer profion bws CAN a chaffael data mewn amgylchedd labordy, gan gefnogi gwerthuso perfformiad offer, dadansoddi protocol a gwirio system.





Dylid defnyddio terfynydd ar ddiwedd pob system fysiau i ddarparu cydbwysedd llinell a sicrhau'r trosglwyddiad signal CAN gorau posibl.
